Satcon Fördelningskiosk TA-F 800kVA 22/11kVA 400V/230V

Name: Satcon Fördelningskiosk TA-F 800kVA 22/11kVA 400V/230V - Kaper Norden AB
SKU: STTA-F800

Artikelnummer: STTA-F800

Satcon Fördelningskiosk TA-F 800kVA

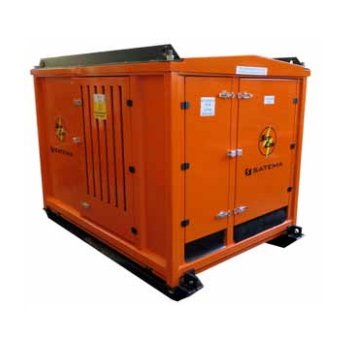

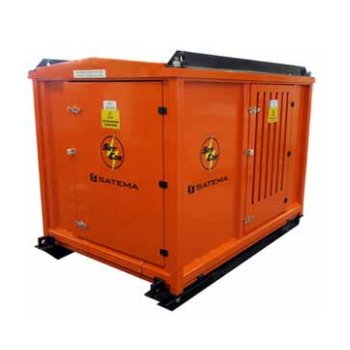

Fördelningskiosk med trafokapacitet på 800kVA, byggd i kraftig, saltvattenbeständig aluminium. Kioskhuset är monterat på en solid stålkälke med fickor för truckgafflar samt lyftöglor för hantering med kran. Vikt inkl trafo ca 4 300 kg.

Alla dörrar och luckor är monterade med rostfria gångjärn och lås
Dörrar i trafo-utrymmet är försedda med dränerade luftgaller och inre filter
Taket kan lätt monteras av vid ett ev. trafo-byte
Fördelningskioskens konstruktion gör att man vid reparation lätt kommer åt alla elektriska komponenter

Möjlighet finns till SF6 fri anläggning med epoxy trafo. Andra lösningar offereras efter önskemål.

Specifikationer

Teknisk information

Primärspänning:	22/11kV
Sekundärspänning:	400/230V
Storlek:	B1778xD2800xH1970 mm
Vikt inklusive trafo:	Ca. 4300 kg

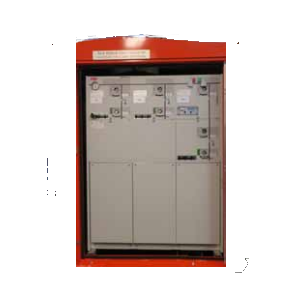

Högspänningsbrytare

Fabrikat:		ABB
Typ:		SafeRing 3-fälts SF6-brytare
Exempel CCV:		1 Lastbrytare (C) för inkommande kabel
		1 Lastbrytare (C) för utgående kabel
		1 Vakuum effektbrytare (V) med MPRB-06 överströmsrelä

Transformator

Fabrikat:	Norsk Transformator
Storlek:	800kVA
Oljetyp:	Syntetisk ester. Silikonolja eller mineralolja
Reglering:	7 steg på primärsidan

Utgående, exempel

400V:	1 x 630A effektbrytare
400V:	1 x 400A effektbrytare
400V:	2 x 250A effektbrytare
400V:	2 x 160A effektbrytare
400V:	1 x 63A uttag (463-6)
400V:	2 x 32A uttag (432-6)
230V:	3 x 16A uttag (2/16+j) Schuko
